爐底板
爐底板根據爐底板材質可分為碳化硅爐底板、耐熱鋼爐底板及不銹鋼爐底板等。根據用途可分為耐磨耐熱爐底板、熱處理爐底板、箱式電底板、熱處理電爐爐底板、臺車爐爐底板、電阻爐底板、井式爐爐底板、網帶爐底板等、扇形爐底板、組合爐底板。爐底板根據使用爐型功率大小可分為15KW爐底板,30KW爐底板,45KW爐底板,60KW爐底板,75KW爐底板,90KW爐底板,100KW爐底板,120KW爐底板,150KW爐底板等。
耐熱鋼爐底板通常是由耐熱鋼澆鑄而成，材質可分為Cr-Mn-N（適合于850℃以下）、3Cr24Ni7SiNRe，適合于850℃～1050℃（可代高鉻鎳鋼）、1Cr25Ni20Si2適合于1050℃～1200℃。
爐底板用于承載熱處理工件進行高溫退火。爐底板壽命與爐底板的周向應力有關。爐底板利用有限元法模擬高溫退火過程中爐底板在溫度變化時產生的熱應力。在高溫退火過程中由于爐底板內部溫度不均,最大的熱應力總是產生于爐底板外邊緣。拉應力是裂紋產生的根本原因。
在冷卻過程,爐底板的邊緣受到拉應力,同時由于高溫作用,爐底板強度極限較低,最容易產生裂紋。在相同溫度載荷下,模擬不同結構參數下爐底板的最大周向熱應力,尋找優化的爐底板結構參數。波紋狀邊緣和立柱半徑的減少能有利地減弱爐底板外邊緣產生的熱應力。
| 爐子型號 | 材 料 | 主要尺寸/mm | 質量/kg | 備 注 |
| RX-15-9 | 2Cr25Ni20Si2 | 790X360 | 47 | |
| RX-30-9 | 2Cr25Ni20Si2 | 1145X500 | 110 | |
| RX-45-9 | 2Cr25Ni20Si2 | 1330X650 | 156 | 1副2塊 |
| RX-60-9 | 2Cr25Ni20Si2 | 1680X790 | 300 | 1副3塊 |
| RX-75-9 | 2Cr25Ni20Si2 | 2080X920 | 400 | 1副4塊 |
| RX-100-9 | 2Cr25Ni20Si2 | 2100X1020 | 470 | 1副6塊 |
| RX-150-9 | 2Cr25Ni20Si2 | 3120X926 | 540 | 1副7塊 |

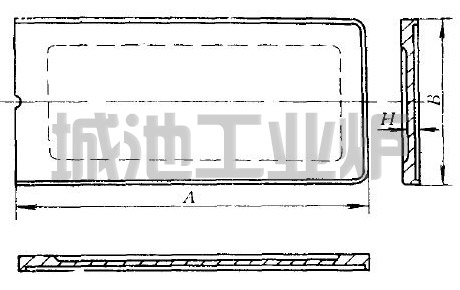

圖 RX型箱式電阻爐用底板
