硅碳棒是非金屬電熱元件中使用最廣的一種。它是以綠色a-SiC為主要原料，經擠壓成坯，在高溫下（2000℃以上）再結晶而成。硅碳棒一般多呈兩端加粗的空心棒狀，當制成管狀時，則叫

關鍵詞：硅碳棒,碳硅棒,SiC,硅碳管,工業爐,電熱合金,碳化硅,電阻,耐磨性,急冷急熱性,膨脹系數

硅碳棒

　　硅碳棒是非金屬電熱元件中使用最廣的一種。它是以綠色a-SiC為主要原料，經擠壓成坯，在高溫下（2000℃以上）再結晶而成。硅碳棒一般多呈兩端加粗的空心棒狀，當制成管狀時，則叫硅碳管。

　　硅碳棒由中部的發熱部和非發熱的冷端部構成，冷端部加粗的目的是通過增大端部的斷面積以降低端部的電阻。為增大有效的發熱表面積和減小質量，以及減少加熱發熱體所需的能耗，中部發熱部通常做成空心的。近年來，為了有效利用能源，并適應新型工業爐的結構，開發了許多不同形狀的硅碳棒。

　　硅碳棒的表面負荷和電阻率均比電熱合金高得多，電阻溫度系數在20℃～900℃時為負值，約在900℃時特性曲線由負變正,這一特點可以防止硅碳棒因電壓的驟增而被燒毀。

　　硅碳棒物理性質：元件質地：硬而脆，耐急冷急熱，高溫下不易變形，其它物理性能如下：密度：3.2克/厘米3‘莫氏硬度：9.5’比　熱：0.17千卡/公斤·度‘導熱系數：20大卡/米·小時·度’線膨脹系數：5×10-6(m/℃)。

　　硅碳棒的導熱性、導電性和耐磨性良好，在高溫條件下的急冷急熱性較好，高溫時具有足夠的機械強度。硅碳棒不與硫酸、鹽酸、硝酸發生反應，但氫氟酸能與SiC表面上的Si02發生下列反應：

　　Si02+6HF—H2SiF6+2H20

　　從而使抗氧化保護膜破壞，使硅碳棒的壽命降低。堿、堿土金屬、硅酸鹽及硼化合物在高溫下對棒有腐蝕作用。

　　一氧化碳和二氧化碳對其作用緩慢，在650℃左右的空氣中開始氧化，高溫時氧化增快。與水蒸氣接觸則發生強烈的氧化反應。

　①Sic+2O2→Sio2+CO2 ②Sic+4H2O＝Sio2+4H2+CO2

　　硅碳棒與氫接觸會變脆。氮、氨、氯等在高溫時都有不同程度分解碳化硅的作用，使其電阻很快增加。特別是氯，在600℃左右能使碳化硅緩慢分解，在1200℃時將有完全被分解的可能。

硅碳棒的型式

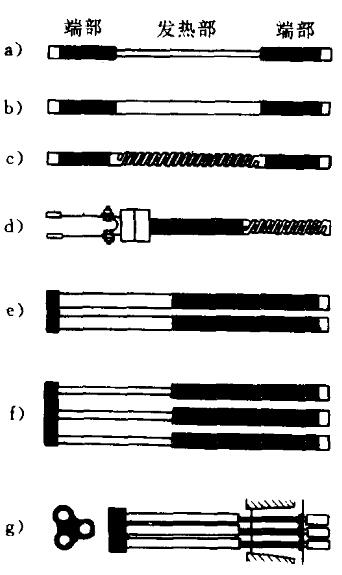

a)柄型 b)等徑棒型 c)螺旋棒型 d)螺旋U型 e)U型 f)W型（三相） g)特殊三相型

国产精品免费电影_91精品视频在线_在线观看中文字幕亚洲_91精品国产91久久久久福利
